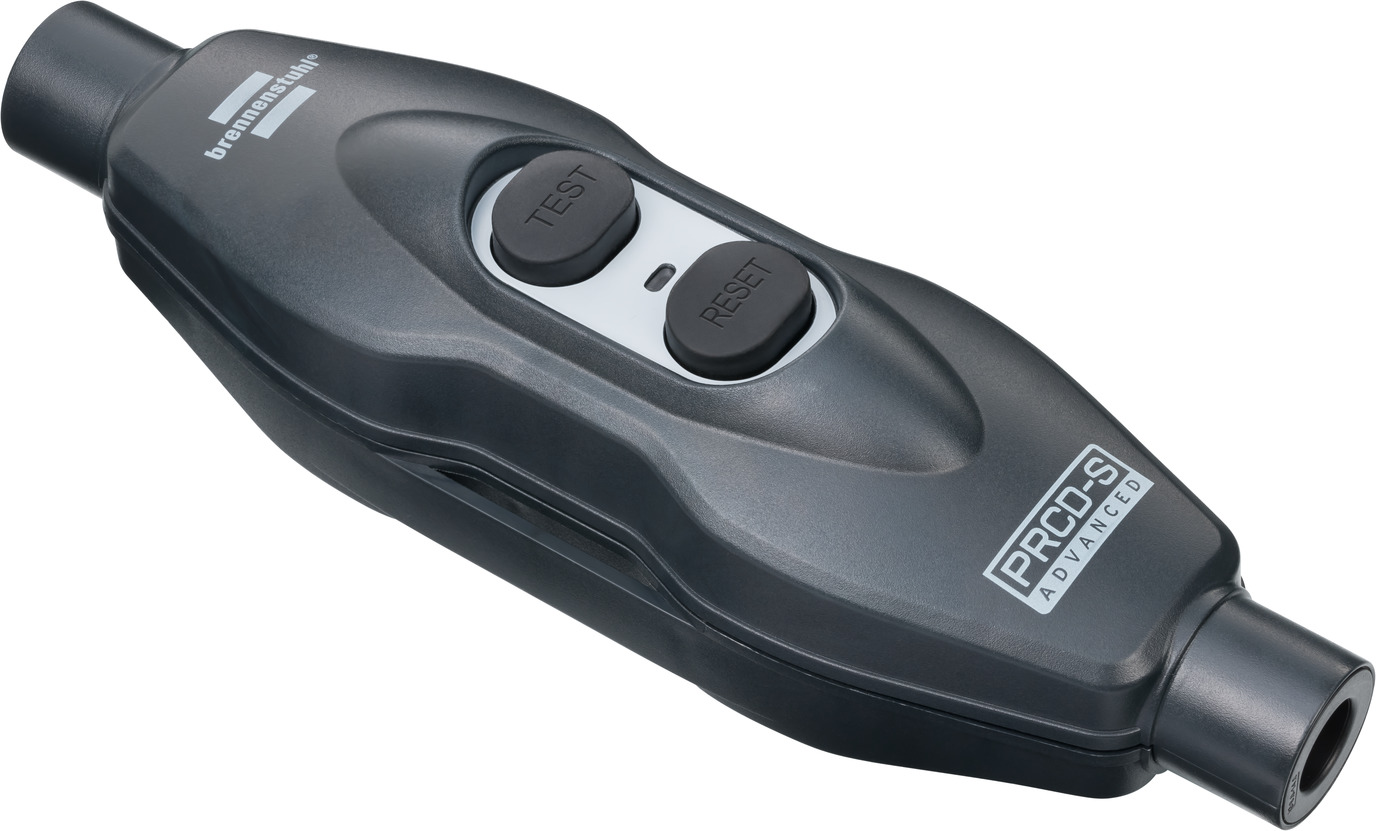

Professional PRCD-S ADVANCED mobiele persoonsbeveiligingsschakelaar voor kabelmontage (voor gebruik op bouwplaatsen en permanent buitengebruik IP55, alpolig schakelend, voldoet aan DGUV 203-006)

Beschrijving

Voor gebruik op bouwterreinen conform DGUV 203-006 (voorheen BGI 608) en permanent buitengebruik biedt de Professional PRCD-S ADVANCED mobiele persoonsbeveiligingsschakelaar een betrouwbare en robuuste oplossing om de gebruiker te beschermen bij het gebruik van elektrische apparaten op stopcontacten waarvan bekend is dat ze niet goed werken. Kabels met een aansluitdoorsnede van 1,5mm² of 2,5mm² en een kabeldiameter van 8-14mm kunnen worden aangesloten. De veiligheid wordt verder verhoogd dankzij verbeterde tests voor onderbreking van de aardingsgeleider vanaf ca. 1kΩ, handschoendetectie (het apparaat kan zelfs met isolerende handschoenen niet worden ingeschakeld in geval van een storing) en de uitgebreide functietest door het controleren van de volledige signaalketen van aardingsgeleiderbewaking tot de RCD-schakelfunctie. Het mobiele persoonlijke beschermingssysteem maakt ook indruk met de volgende eigenschappen:

• Beschermingsklasse: IP55
• Aansluitdoorsnede: 1,5-2,5mm²
• Kabeldoorsnede: Ø 8-14mm
• Nominale spanning: 230V
• Nominale stroom: 16A
• Nominaal vermogen: 3680W
• Nominale reststroom: IΔn = 30mA
• Alle-polige (L/N/PE) schakelende aardlekschakelaar type A
• Onderspanninguitschakeling
• Geen automatische herstart na spanningsherstel
• Geen inschakeling bij onderbreken of onder spanning zetten van de aardgeleider
• Zodra er tijdens bedrijf spanning op de aardgeleider komt of de aardgeleider onderbroken wordt, schakelt de beveiliging uit
• Als er externe spanning op de aardleiding komt, bijvoorbeeld door boren in een leiding van een ander circuit, schakelt de beveiligingsinrichting de aardleiding niet uit
• PRCD in overeenstemming met VDE 0661
• Apparatuur van categorie 2 (K2 DGUV 203-005): Gebruikt voor ruw gebruik met hoge mechanische, fysische en chemische invloeden

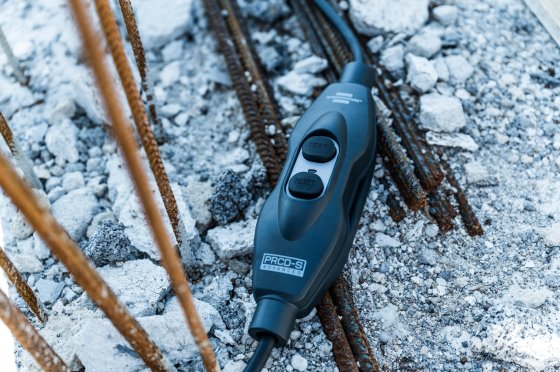

Voor gebruik op bouwplaatsen

• Voor gebruik op bouwplaatsen in overeenstemming met DGUV 203-006 (voorheen BGI 608) en permanent gebruik buitenshuis.
• Categorie 2-apparatuur (K2 DGUV 203-005): Voor gebruik in zware bedrijfsomstandigheden met hoge mechanische, fysieke en chemische invloeden.

RCD persoonlijke beveiligingsschakelaar

Een RCD (aardlekschakelaar) is een elektrisch beveiligingsapparaat dat voornamelijk wordt gebruikt om te beschermen tegen elektrische schokken. De RCD herkent het verschil tussen de inkomende en uitgaande stroom in een circuit en schakelt het circuit automatisch uit bij een reststroom. Wanneer een aardlekschakelaar wordt gebruikt voor persoonlijke bescherming, moet hij het circuit uitschakelen en onderbreken bij een reststroom van uiterlijk 30 mA.

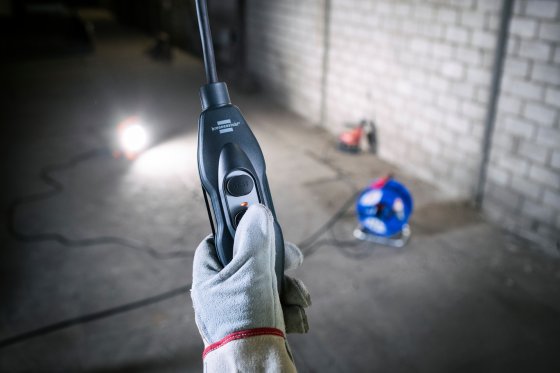

Detectie van inschakelfouten (handschoendetectie)

Bij het inschakelen met sterke isolatie, bijv. door het dragen van een handschoen, kan de brennenstuhl® PRCD-S Advanced niet ingeschakeld worden.

Bewaking van beschermende geleiders met lage weerstand

Alleen verbindingen onder ca. 1 kO worden geaccepteerd - betrouwbare bescherming tegen onveilige contacten met een hoge weerstand.

Uitgebreide testfuncties

Naast de voorgeschreven lekstroomtest wordt de bewaking van de aardgeleider getest op onderbreking en spanningsdetectie.

Gereed voor gebruik

Nadat de PRCD-S met succes is ingeschakeld, licht de schakelstatusindicator rood op, wat aangeeft dat er spanning staat op de uitgang van de PRCD-S Advanced.

Beschermd tegen stof en waterstralen

Bescherming tegen aanraking, bescherming tegen stofafzetting binnenin. Ook beschermd tegen waterstralen (spuitmond) vanuit elke hoek

Speciale kenmerken van de PRCD-S ADVANCED van brennenstuhl®

• Uitgebreide testdekking (inclusief detectie en bewaking van aardgeleiders):

Naast de voorgeschreven aardlektest wordt de aardgeleiderbewaking getest op onderbreking en spanningsdetectie.

• Gesponsord door BG Bau:

Na succesvolle inschakeling licht de schakelstatusindicator rood op, wat spanning op de uitgang van de PRCD-S Advanced signaleert.

• Uitgebreide testfuncties:

Naast de voorgeschreven aardlektest wordt de aardgeleiderbewaking getest op onderbrekings- en spanningsdetectie.

Dankzij de uitgebreide veiligheidsfuncties biedt de PRCD-S meer bescherming tegen:
onderbreking van N- of L-geleider
onderspanning
PE-geleideronderbreking
bedradingsfouten
Spanning op PE geleider bij inschakelen
Externe spanning op PE geleider tijdens bedrijf
Reststroom >30 mA
